С наступлением весенней оттепели многие владельцы загородных участков обнаруживают неприятные изменения на территории: калитка перестает закрываться, створки ворот клинят, пролеты ограждения выгибаются, а вертикальные стойки заметно отклоняются от оси. Подобные деформации происходят во время промерзания и последующего оттаивания почвы. Главным виновником деструктивных процессов выступает морозное пучение грунта. При замерзании содержащаяся в почвенных порах влага превращается в лед, увеличивается в объеме и начинает оказывать мощное выталкивающее давление на любые подземные элементы строительных конструкций.
- Физико-механическая природа морозного пучения
- Механика воздействующих сил и криогенный подток влаги
- Классификация грунтов и факторы риска
- Распространенные ошибки монтажа
- Сравнительный анализ способов установки
- Что делать, если столбы уже вытолкнуло: пошаговая реконструкция
- Профилактические инженерные решения при строительстве
- Выводы
Физико-механическая природа морозного пучения
Деформация фундамента и опорных стоек подчиняется законам термодинамики и грунтоведения. Вода при переходе из жидкого агрегатного состояния в твердое расширяется приблизительно на 9 процентов. В замкнутой структуре почвенного массива возникает высокое внутреннее напряжение. Замерзающий грунт расширяется по пути наименьшего сопротивления, устремляясь вверх к поверхности.
Механика воздействующих сил и криогенный подток влаги

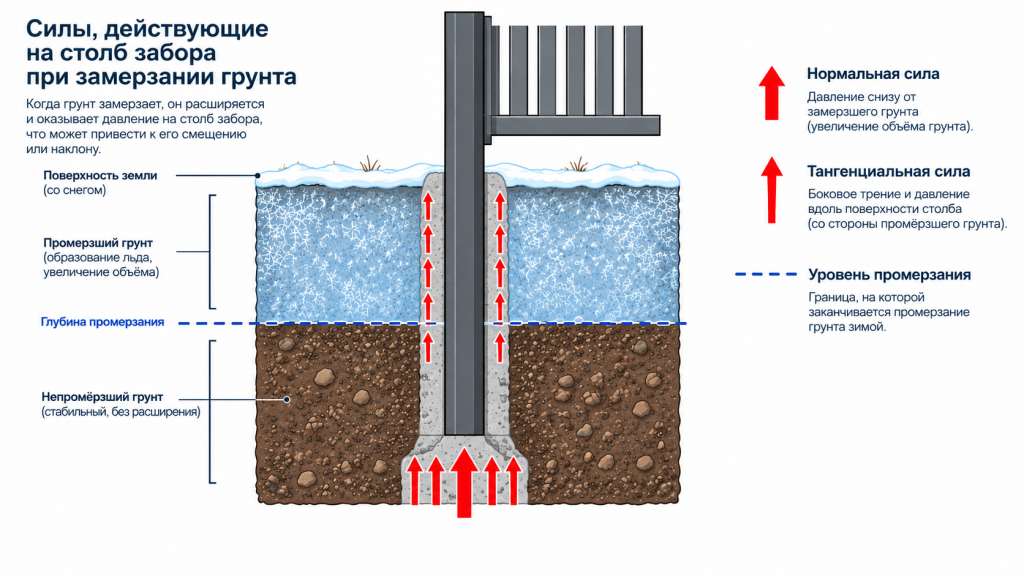

В зимний период на погруженную в землю часть опоры воздействуют два типа механических сил:
- нормальные силы морозного пучения, которые направлены снизу вверх и давят непосредственно на подошву оснований;
- касательные силы морозного пучения, действующие вдоль боковых поверхностей конструкции за счет прочного смерзания льда со стенками стойки.
Для столбов забора ключевую разрушительную роль играют касательные силы. Собственная масса металлической или деревянной стойки со сплошным заполнением пролетов слишком мала, чтобы уравновесить суммарное трение расширяющейся почвы об ее боковые грани. В процессе промерзания верхних слоев земли замерзший почвенный монолит плотно охватывает подземную часть трубы или бетона и увлекает конструкцию за собой.
Дополнительный вклад в деструктивный процесс вносит так называемый криогенный подток влаги. Когда верхние слои почвы замерзают, на границе раздела фаз создается разница капиллярного давления. Влага из более глубоких незамерзших горизонтов начинает непрерывно подтягиваться к фронту промерзания. Подобный механизм приводит к образованию крупных ледяных линз, которые увеличивают физический объем грунта вокруг стойки в несколько раз.
Классификация грунтов и факторы риска
Степень опасности морозного пучения напрямую зависит от физико-механических свойств почвы и гидрогеологических параметров конкретного земельного участка.
По степени склонности к пучению грунты разделяют на следующие категории:
- непучинистые грунты, к которым относятся крупнообломочные породы, гравий, а также крупный и средний песок;
- слабопучинистые грунты, представленные мелкими и пылеватыми песками с низкой влагоемкостью;
- сильнопучинистые грунты, включающие глины, тяжелые и средние суглимки, пылеватые супеси, а также торфяники.
Мелкодисперсные глинистые почвы обладают микропористой структурой, которая удерживает огромное количество связной влаги. Когда температура опускается ниже нулевой отметки, замерзающая глина расширяется с максимальной силой. Если на участке наблюдается высокий уровень залегания грунтовых вод или верховодка, то столбы зимой будут выпирать практически с гарантированной неизбежностью. Песчаные и гравийные слои, напротив, обладают высокой водопроницаемостью. Атмосферная влага свободно проходит сквозь них в нижние горизонты, не задерживаясь у поверхности и не образуя ледяных кристаллов вокруг конструкций.
Распространенные ошибки монтажа
В строительной практике ситуация, когда выдавливает столбы забора зимой, чаще всего оказывается результатом применения ошибочных технологий установки.
Среди наиболее критических ошибок выделяются следующие нарушения:
- заложение основания стойки выше нормативного горизонта сезонного промерзания грунта;
- бетонирование с нарушением геометрии лунки, при котором в верхней части формируется бетонное расширение или «шапка»;
- бетонирование «вслепую» непосредственно в глинистый грунт без применения скользящих гильз или подсыпки;
- отсутствие дренажной песчано-щебеночной подушки под подошвой опорного элемента;
- игнорирование необходимости отвода поверхностных талых и дождевых вод от линии ограждения.

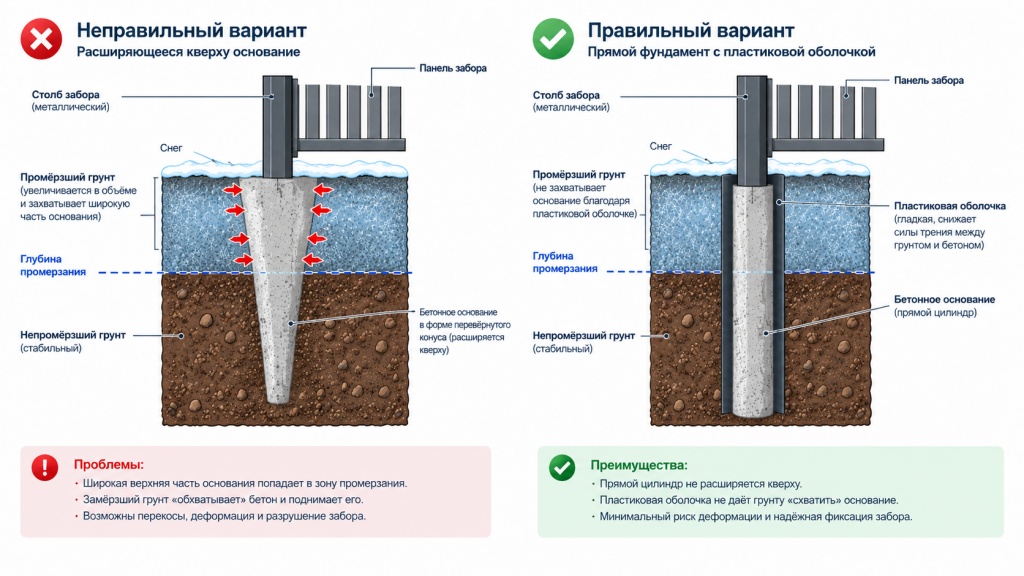

Самой распространенной ошибкой является заливка бетона в непалубочную расширяющуюся кверху лунку. При выемке земли ручным буром или лопатой верхние края скважины часто осыпаются. В результате заливки образуется бетонный конус, расширяющийся к поверхности земли. Замерзающая почва получает идеальный зацеп за подрез сформированного бетонного расширения. При расширении грунта зимой поднимает столб вместе с огромным блоком бетона, так как касательные силы находят мощный упор на расширяющихся гранях.
Сравнительный анализ способов установки
Выбор оптимального способа монтажа зависит от типа почвы, веса ограждения и уровня подземных вод.
| Технология монтажа | Устойчивость к морозному пучению | Сложность и трудоемкость | Рекомендуемые условия применения |
|---|---|---|---|
| Забивание в грунт | Низкая на глинистых почвах | Минимальная трудоемкость | Плотные песчаные и гравийные грунты с низким залеганием грунтовых вод. |
| Забутовка щебнем (бутование) | Высокая на любых грунтах | Средняя трудоемкость | Глины, суглимки, водонасыщенные почвы с риском сильного пучения. |
| Полное бетонирование с гильзой | Высокая при соблюдении глубины | Высокая трудоемкость | Сухие песчаные и супесчаные грунты, тяжелые каменные и кирпичные заборы. |
| Бетонирование с анкером ТИСЭ | Очень высокая | Высокая трудоемкость | Пучинистые грунты при необходимости устройства бетонированного фундамента. |
| Использование винтовых свай | Максимальная | Средняя трудоемкость | Любые типы сложных грунтов, торфяники, пучинистые глины, перепады высот. |
Что делать, если столбы уже вытолкнуло: пошаговая реконструкция
Восстановительные работы строго запрещено проводить в зимний период или в момент ранней весны, когда верхний слой земли еще скован льдом. Попытки выровнять наклонившуюся стойку кувалдой или домкратом в замерзшей земле приведут лишь к деформации металлического профиля или разрушению подземного бетонирования.
Для полноценного восстановления геометрии конструкции выполняют следующую последовательность действий:
- демонтировать секции ограждения и горизонтальные лаги на поврежденном участке, чтобы снять механическое напряжение;
- обкопать деформированную стойку по всему периметру на полную глубину ее подземной части;
- аккуратно извлечь столб вместе с разрушенным бетонным стаканом из земли;
- очистить сформированную скважину от осыпавшегося грунта и углубить ее так, чтобы дно находилось на 20-30 сантиметров ниже нормативной глубины промерзания;
- отсыпать на дно скважины подушку из смеси крупнозернистого песка и щебня фракции 20-40 мм толщиной не менее 20 сантиметров, после чего тщательно ее утрамбовать;
- очистить металлическую трубу от ржавчины, обработать антикоррозийным грунтом и покрыть защитной эмалью;
- установить стойку вертикально по строительному уровню и зафиксировать ее временными деревянными или металлическими раскосами;
- засыпать пространственный зазор между стенками трубы и грунтом смесью гравийного щебня и песка послойно, проливая каждый слой водой и тщательно уплотняя его стальным трамбовщиком через каждые 10-15 сантиметров;
- смонтировать назад горизонтальные лаги и закрепить заборные секции.
Замена бетона на забутовку гравийным щебнем кардинально меняет поведение конструкции. Щебеночная рубашка выполняет роль эффективного дренажного фильтра и демпфера. Вода не удерживается у стенок металлической стойки, а свободно стекает вниз в песчаную подушку. При замерзании окружающей глины подвижки грунта гасятся межкаменными пустотами засыпки, не передавая выталкивающее усилие на столб.
Профилактические инженерные решения при строительстве
Грамотная организация монтажных работ на этапе строительства полностью исключает риск смещения опорных элементов в будущем.
К наиболее эффективным профилактическим технологиям относятся следующие методы:
- применение скользящих противопучинистых гильз из рубероида, гладких канализационных ПНД труб или плотного геотекстиля перед заливкой бетона;
- утепление прилегающей зоны грунта плитами экструдированного пенополистирола на глубине 30-40 сантиметров вокруг каждой стойки;
- устройство анкеровочного уширения в нижней части скважины ниже горизонта промерзания;
- монтаж качественного поверхностного и глубинного дренажа для регулярного отвода осадков и верховодки.
Использование гильзы создает физический барьер между замерзающей почвой и фундаментным стаканом. Когда глинистый грунт расширяется и устремляется вверх, он скользит по гладкой внешней поверхности пластика или рубероида. Сам бетонный сердечник остается неподвижным, так как касательное трение сглаживается гильзой.
Утепление грунта экструдированным пенополистиролом предотвращает замерзание влаги вокруг опорной конструкции. Плиты утеплителя раскладываются горизонтально в радиусе, равном глубине промерзания, и засыпаются слоем земли. Под такой теплоизоляционной «юбкой» отрицательные температуры не проникают вглубь, и грунт сохраняет плюсовую температуру на протяжении всей зимы.
Формирование анкерного уширения по технологии ТИСЭ основано на создании полусферического расширения на дне скважины. Бетонный анкер располагается глубоко под линией промерзания в плотном сухом слое. Вышележащие замерзающие пласты земли не могут выдернуть конструкцию, так как нижняя расширенная подошва надежно заклинена в незамерзающем грунтовом массиве.
Выводы
Грамотный выбор строительных материалов имеет решающее значение. Для забутовки следует использовать гравийный или гранитный щебень фракции 5-20 или 20-40 мм. Использование известнякового щебня недопустимо, так как под воздействием влаги и регулярного замерзания мягкий limestone превращается в труху и теряет дренирующие свойства. Для бетонирования рекомендуется выбирать цемент марки не ниже М300 с добавлением пластификаторов и гидрофобных присадок. Соблюдение правил расчета глубины заложения, отказ от кустарного бетонирования в глину и качественное дренирование гарантируют идеальную устойчивость и долговечность любого загородного ограждения.
